خودروهای امروزی دیگر صرفاً یک ماشین مکانیکی نیستند؛ آنها به یک شبکه کامپیوتری متحرک تبدیل شدهاند. از لحظهای که استارت میزنید، تا زمانی که ترمز ABS عمل میکند، کیسه هوا باز میشود و سیستم تهویه مطبوع پاسخ فرمان شما را میدهد، همهچیز به سلامت «سیستم برق خودرو» وابسته است.
اما همین سیستم حیاتی، برخلاف تصور عمومی، یکی از حساسترین و پیچیدهترین بخشهای خودروست. یک اتصالی ساده، یک فیوز سوخته یا یک سنسور خراب میتواند هم باعث استارت نخوردن خودرو شود و هم صدها ایراد ظاهری ایجاد کند که راننده را سرگردان میکند.
در این راهنمای جامع که بهعنوان مرجع تخصصی «برق خودرو احسان» تدوین شده، ابتدا ساختار سیستم برق خودرو را ساده و شفاف توضیح میدهیم، سپس به سراغ شایعترین مشکلات و روش عیبیابی آنها میرویم و در نهایت بررسی میکنیم که چرا در خودروهای مدرن، تعمیر برق خودرو «کارِ ضربهزن به قطعه» نیست و باید به متخصص سپرده شود.

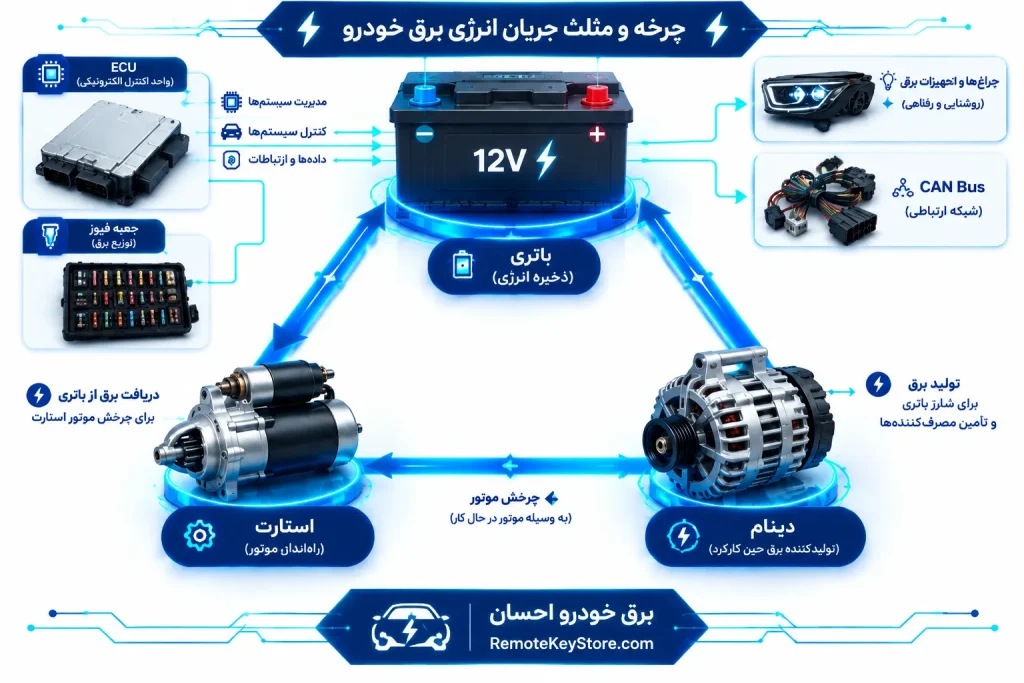

برای اینکه بتوانید مشکلات برقی خودرو را ریشهای درک کنید، اول باید بدانید برق در خودرو از کجا میآید و به کجا میرود. سیستم برق هر خودرو، از سادهترین کوئیک تا پیشرفتهترین خودروهای مالتیپلکس، حول «مثلث انرژی» زیر میچرخد:
باتری وظیفه تأمین برق اولیه را دارد. همهچیز از باتری شروع میشود؛ روشن شدن چراغهای داخل کابین، توان استارت اولیه و حتی حافظه تنظیمات رادیو و کامپیوتر اصلی. باتری در واقع «قلب» سیستم برق است.
دینام وقتی موتور روشن است، برق مصرفی خودرو را تأمین و همزمان باتری را شارژ میکند. اگر دینام از کار بیفتد، خودرو تا زمانی که باتری «شارژ ذخیرهشده» دارد کار میکند و سپس یکدفعه خاموش میشود. دینام در واقع «ریه» سیستم برق خودرو است.
استارت یا همان موتور استارتر، وظیفه چرخاندن اولیه موتور هنگام روشن شدن را دارد. استارت، لحظهای بسیار توان بالا مصرف میکند (گاهی تا صدها آمپر) و به همین دلیل اولین جایی است که ضعف باتری خودش را نشان میدهد.
تمام این اجزا توسط شبکه سیمکشی به هم متصل میشوند. در خودروهای قدیمی این شبکه سیمهای جداگانه بود، اما در خودروهای مدرن به یک شبکه یکپارچه به نام «مالتیپلکس» تبدیل شده است که در بخشهای بعدی به آن میپردازیم.
بگذارید از مهمترین بخش شروع کنیم: مشکل چیست و چطور آن را پیدا کنیم؟ در این بخش به سراغ پرتکرارترین مشکلات برقی خودرو میرویم که هر رانندهای روزی با آنها روبهرو میشود.
دینام قلب سیستم برق است و خرابی آن از شایعترین و پرهزینهترین مشکلات برقی محسوب میشود. اگر دینام به درستی عمل نکند، برق مصرفی خودرو از ذخیره باتری تأمین میشود و باتری به مرور تحلیل رفته و خالی میشود.
خاموش شدن ناگهانی خودرو حین حرکت یا هنگام ترمز.
نکته مهم این است که بسیاری از رانندگان بهجای عیبیابی دینام، تعویض باتری را انتخاب میکنند؛ این یک اشتباه رایج و پرهزینه است. اگر باتری نو هم سریع خالی میشود، به احتمال زیاد دینام شماست که خراب شده و باتری را شارژ نمیکند.
پیشنهاد مطالعه مرتبط: راهنمای جامع عیبیابی خرابی دینام خودرو
یک مشکل آزاردهنده دیگر، استارت نخوردن خودروست؛ شرایطی که معمولاً در نامناسبترین زمان ممکن اتفاق میافتد. این مشکل سه منشأ اصلی دارد و تشخیص درست آن از هزینههای اضافی جلوگیری میکند:
۱. مشکل در سیستم استارت:
صدای «تقتق» سریع استارت، معمولاً نشانه ضعف باتری است (جریان کافی برای چرخاندن کامل موتور نیست). اما اگر با چرخاندن سوئیچ فقط یک صدای خشک یا کلیک میشنوید، ممکن است مشکل از اتوماتیک استارت، سیمکشی استارت یا خود موتور استارتر باشد.
۲. مشکل در سوئیچ و سیستم ایموبلایزر (ضدسرقت):
اگر خودرو تکهای هم نمیخورد یا چراغ امنیتی (نشان ایموبلایزر) چشمک میزند، مشکل ممکن است از فرمان سوئیچ، چیپ کلید یا سیستم ECU باشد. در این حالت فشردن استارتر فایدهای ندارد، چون کامپیوتر خودرو اجازه روشن شدن نمیدهد.
۳. قطعی در مدار و افت ولتاژ:
یک بست شل یا زنگزدگی در محل اتصال کابل باتری میتواند جریان لازم برای استارت را قطع کند حتی وقتی باتری سالم است.
خدمات مرتبط: خدمات باطریسازی و برق خودرو
«برقدزدی» یا تخلیه شدن باتری ماشین در حالی که خودرو خاموش است، یکی از عجیبترین و پرمراجعهترین مشکلات برقی خودرو است. اگر باتری خودرو را روز بعد از روشن گذاشتن، خالی پیدا میکنید، تقصیر یک مصرفکننده مخفی است که حتی با خاموش بودن خودرو برق میکشد.
روش اصلی پیدا کردن آن استفاده از مولتیمتر در حالت اندازهگیری جریان (آمپرسنجی بهصورت سری در مدار باتری) است:
خودرو، دربها و همه چراغها را کاملاً خاموش کنید و صبر کنید سیستمها وارد حالت خواب شوند.
کابل منفی باتری را باز کرده و آمپرمتر را بهصورت سری بین قطب منفی و کابل قرار دهید.
عدد جریان نشتی را بخوانید؛ معمولاً بیش از ۵۰ میلیآمپر نشانه برقدزدی است.
حالا فیوزهای مدارهای مختلف را یکبهیک جدا کنید و ببینید با برداشتن کدام فیوز، جریان به حد نرمال میرسد. فیوزی که باعث افت جریان شد، مدار معیوب را معرفی میکند.
نکته برای شما: انجام این تست بهصورت عملی کاری تخصصی و حتی خطرناک است؛ اگر آسیبی به مدار بزنید ممکن است فیوزها یا ایسیو بسوزد. برای تست اصولی بهتر است به متخصص برق خودرو مراجعه کنید
یکی از مهمترین مفاهیمی که برای فهم برق خودروهای امروزی باید بدانید، «مالتیپلکس» است.

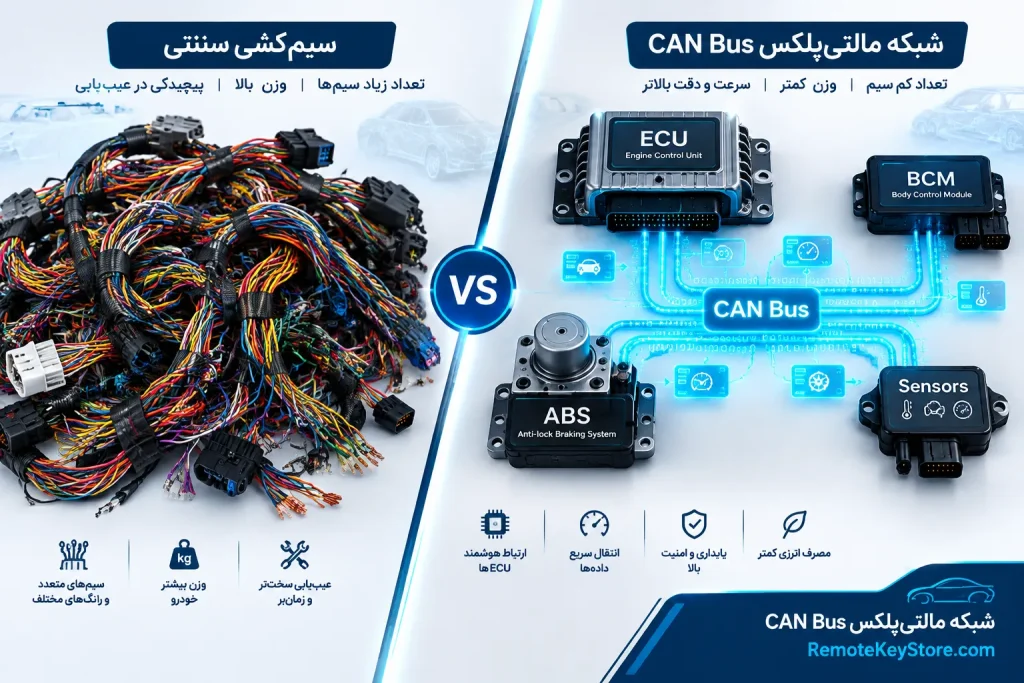

در خودروهای قدیمی، برای هر فرمان (مثلاً باز شدن شیشه برقی) یک سیم جداگانه از کلید تا موتور کشیده میشد؛ این کار باعث میشد دستهسیمهای بسیار حجیم، سنگین و گرانقیمت داشته باشیم. اما در سیستم مالتیپلکس (شبکه CAN Bus)، تمام واحدهای الکترونیکی خودرو مثل ECU، کیسه هوا، سیستم قفل مرکزی، شیشه برقی و غیره فقط با دو رشته سیم (شبکه) به هم متصل میشوند و اطلاعات را بهصورت دیجیتال (کد باینری) با هم رد و بدل میکنند.
چرا این موضوع برای شما مهم است؟
تعمیر این سیستمها فقط با ابزار دیاگ تخصصی و دانش فنی امکانپذیر است، نه با مولتیمتر ساده.
در خودروهای مدرن، مغز متفکر همهچیز یک واحد الکترونیکی به نام ایسیو(کامپیوتر کنترل موتور) است. ECU بهطور مداوم اطلاعات را از دهها سنسور (سنسور دریچه گاز، سنسور اکسیژن، سنسور دمای آب، سنسور دور موتور و…) دریافت میکند و متناسب با آن، فرمانهایی به انژکتورها، سیستم جرقه و دیگر اجزا صادر میکند.
وقتی چراغ چک یا همان چراغ کنترل موتور روشن میشود، یعنی ECU یک خطا را شناسایی کرده است. برای پیدا کردن این خطا از دستگاه دیاگ استفاده میشود؛ دستگاهی که به پورت OBD خودرو وصل میشود و کد خطا یا همان «نقص» را که در حافظه ECU ثبت شده، نمایش میدهد.
این کدها (مثل P0121 بهمعنای عملکرد نادرست سنسور دریچه گاز) راهنمای اصلی تکنسین برای عیبیابی دقیق هستند. بدون دیاگ، یافتن این خطاها مثل پیدا کردن سوزن در انبار کاه است.
مقاله مرتبط: 18 علت روشن شدن چراغچک خودرو + چه زمانی خطرناک است
یکی از دلایلی که ما اصرار داریم برق خودرو به متخصص سپرده شود، خطرات جدی تعمیرات خودسرانه است:
سیمکشی خودرو جریان بالایی دارد؛ اتصالی کوتاه یا استفاده از ابزار نامناسب میتواند باعث آتشسوزی دستهسیم شود.
وصل کردن دستگاه یا برقراری اشتباه برق به پایههای حساس ECU، اغلب به سوختن قطعی این قطعه گرانقیمت منجر میشود. به همین دلیل تعمیر ایسیو را خودتان انجام ندهید.
برای فهمیدن ایراد ایسیو، مشاوره و دریافت نوبت خدمات میتوانید به صفحه خدمات تعمیر ایسیو خودرو مراجعه کنید.
برخی سعی میکنند با دور زدن فیوزها یا سیستمهای ایمنی، مشکل را «موقت» حل کنند؛ این کار عواقب جبرانناپذیری دارد.
تعویض قطعات برقی با قطعات متفرقه و بیکیفیت، عمر کوتاهی داشته و همان مشکل را برمیگرداند.
همیشه لازم نیست به تعمیرگاه بروید؛ اما اگر هر یک از موارد زیر را تجربه کردید، بهشدت توصیه میکنیم همان لحظه از تعمیرات خودسرانه دست بکشید و به متخصص مراجعه کنید:
تیم تخصصی برق خودرو احسان با تجهیزات دیاگ پیشرفته، دانش فنی روز و سابقه تعمیر تخصصی ایسیو، مالتیپلکس، دینام، استارت و سیستمهای ضدسرقت، آماده ارائه عیبیابی دقیق و اصولی به شماست.
سیستم برق خودرو مثل سیستم گردش خون بدن است؛ اگر درست کار کند، همهچیز نرم و روان است، اما کوچکترین انسداد میتواند کل سیستم را از کار بیندازد. امیدواریم این راهنمای جامع به شما کمک کرده باشد تا دید کلی و درستی نسبت به برق خودرو پیدا کنید و بدانید چه زمانی مشکل را «خودتان» حل کنید و چه زمانی باید آن را به دست متخصص بسپارید.
اگر در هر مرحله نیاز به مشاوره، عیبیابی تخصصی یا تعمیر داشتید، تیم برق خودرو احسان در کنار شماست.
برای عیبیابی دقیق با متخصصان ما تماس بگیرید
استارت نخوردن، روشن شدن چراغ چک، کمنور شدن چراغهای پشت آمپر، کارکرد نامنظم موتور، از کار افتادن سیستمهای مولتیمدیا یا شیشهبالابرها از جمله نشانههای اولیه اختلال در سیستم برق هستند.
اگر باتری خودروی شما پس از چند ساعت یا یک شب خوابیدن، خالی میشود (دشارژ میشود)، احتمال وجود برقدزدی بسیار بالاست. برای تشخیص دقیق، استفاده از آمپرمتر توسط متخصص الزامی است.
این مشکل میتواند ناشی از عدم ارسال سیگنال از ECU به انژکتورها یا پمپ بنزین باشد. در خودروهای مالتیپلکس، خرابی در شبکه CAN Bus یا سنسور دور موتور (RPM) نیز از دلایل اصلی است.
در سیستمهای مالتیپلکس، برخلاف سیمکشی سنتی، دادهها از طریق یک شبکه دیتای مشترک (CAN Bus) ارسال میشوند. دستکاری غیرتخصصی این سیمکشی میتواند کل شبکه الکترونیک خودرو را مختل کند.
ریمپ اصولی که بر اساس استاندارد خودرو و بدون فشار بیش از حد به قطعات انجام شود، هیچ آسیبی ندارد. اتفاقاً با تنظیم دقیق جداول سوخت و جرقه، فشار کاری ایسیو و دمای موتور را بهینهتر میکند.
معمولاً این علامت خرابی دینام یا مشکل در مدار شارژ است؛ باتری نو به تنهایی این مشکل را حل نمیکند.
