آیا تابهحال فکر کردهاید که چطور در خودروهای امروزی، با فشردن یک دکمه روی ریموت، همزمان قفلها باز میشوند، چراغهای راهنما چشمک میزنند و سیستم ضد سرقت غیرفعال میشود؟ آیا خودروهای جدید هم مثل مدلهای قدیمی، برای هر قطعه یک سیم مجزا تا پشت آمپر دارند؟

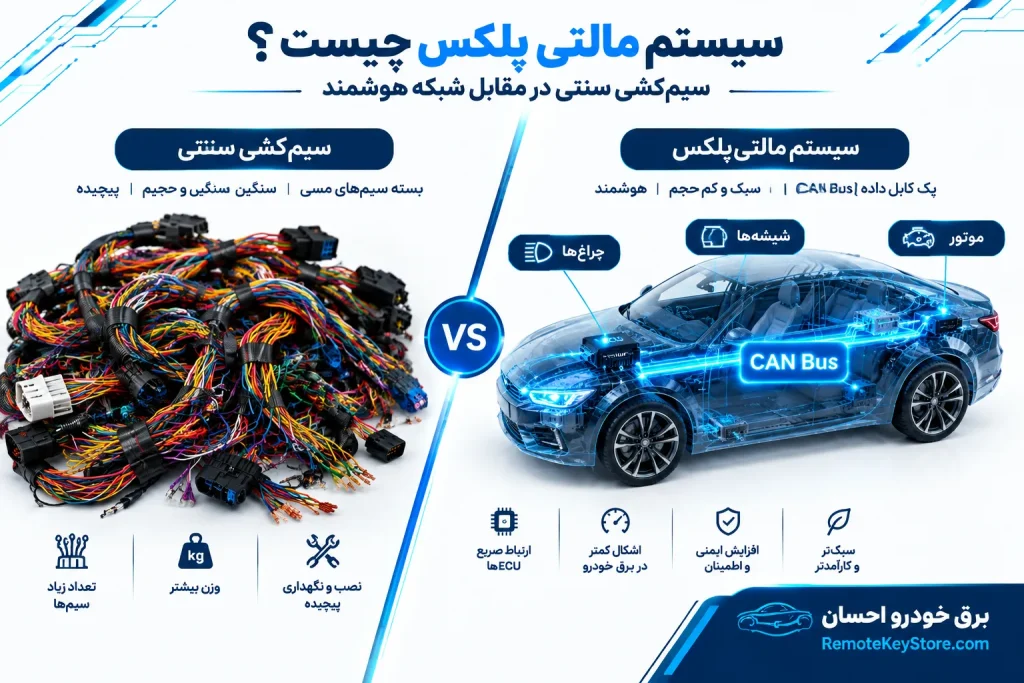

پاسخ کوتاه «خیر» است. در خودروهای مدرن، دیگر خبری از آن دستهسیمهای غولپیکر و کلافهکننده قدیمی نیست. دنیای برق خودرو با ورود سیستم مالتیپلکس (Multiplexing) متحول شده است. در این مقاله از تیم تخصصی «برق خودرو احسان»، میخواهیم بدون پیچیدگیهای فنی طاقتفرسا، به شما بگوییم مالتیپلکس چیست، چطور کار میکند و چرا تعمیر آن به دانش متفاوتی نسبت به برق سنتی نیاز دارد.
ورود مالتیپلکس به صنعت خودرو فقط برای زیبایی نیست؛ این یک انقلاب مهندسی است که باعث شده خودروهای امروزی هوشمندتر شوند.
مزایای اصلی:
و اما معایب (چرا به تعمیرکار متخصص نیاز دارید؟)
هرچقدر این سیستم هوشمند است، به همان اندازه به نوسانات برق، آبخوردگی و اتصالی حساس است. سیستم مالتیپلکس برخلاف برق سنتی، «برد الکترونیکی» دارد. یعنی اگر یک سیمکشی غیراصولی انجام دهید، ممکن است به جای فیوز سوختن، کل یک یونیت یا «نود» بسوزد. برای همین است که خدمات تخصصی برق خودرو نباید به دست افراد غیرحرفهای سپرده شود.
اگر کل خودرو را یک ساختمان در نظر بگیریم، «نودها» (Nodes) همان مدیران داخلی و رؤسای بخشهای مختلف هستند. این جعبههای الکترونیکی کوچک در نقاط مختلف خودرو نصب شدهاند و وظیفه کنترل قطعات نزدیک به خود را دارند.
معروفترین نودها در خودروهای ایرانی:
هر کدام از این نودها مثل یک مدیر ساختمان، گزارش کار را به شبکه اصلی میفرستند. اگر هر کدام از اینها دچار مشکل شوند، شاهد خطاهایی مثل کار نکردن شیشهها، روشن ماندن چراغها یا حتی استارت نخوردن خواهیم بود. در مجموعه ما، [تعمیرات تخصصی ایسیو و نودها] با تجهیزات پیشرفته انجام میشود تا نیازی به تعویض قطعه گرانقیمت نباشد.

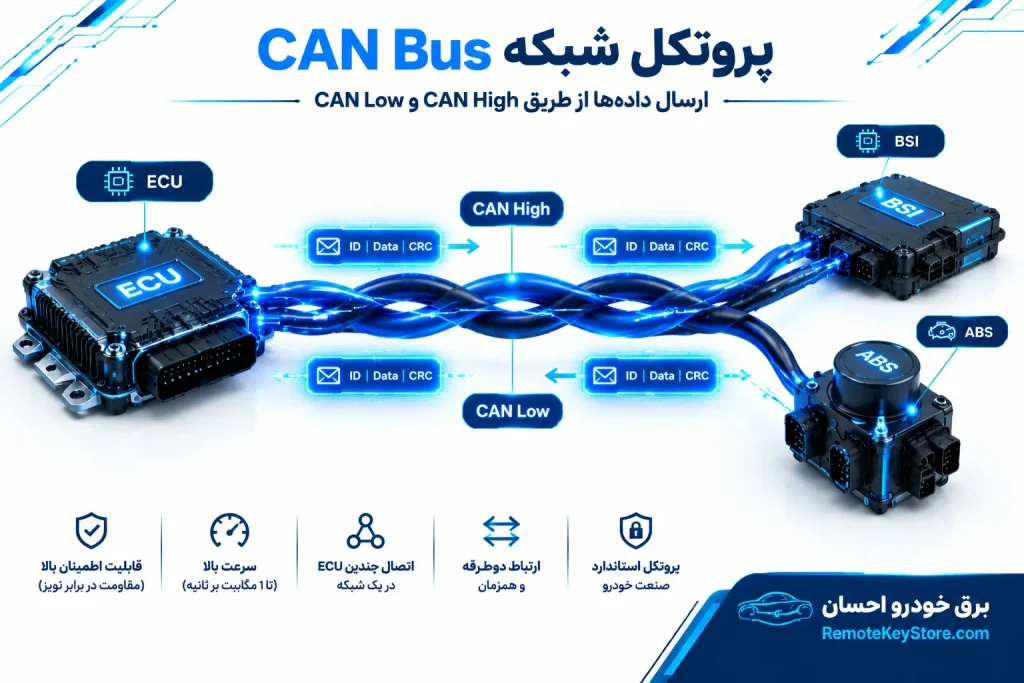

شاید شنیده باشید که تعمیرکاران از اصطلاح «شبکه کن» یا CAN Bus صحبت میکنند.
CAN Bus در واقع همان زبان مشترکی است که تمام نودها با آن صحبت میکنند. این پروتکل، پیامها را با سرعت فوقالعاده بالا روی دو سیم به نامهای CAN High و CAN Low جابهجا میکند.
نکته فنی برای مالکین خودرو:
اگر این دو سیم به هم اتصال کنند یا قطعی داشته باشند، کل سیستم «فلج» میشود. خودرو در این حالت اصطلاحاً وارد وضعیت «کما» یا عدم ارتباط شبکه میشود. عیبیابی این شبکه با یک مولتیمتر معمولی امکانپذیر نیست و نیاز به دانش تخصصی برای بررسی ولتاژها و مقاومت شبکه دارد.
اگر با علائم عجیب در برق خودرو مواجه شدهاید، پیش از هرگونه دستکاری، پیشنهاد میکنیم به متخصص برق خودرو مراجعه کنید تا از خسارات سنگین به بردهای الکترونیکی جلوگیری کنید.
در بازار ایران، اکثر خودروهای تولیدی از اواسط دهه ۸۰ شمسی به بعد، کمکم به سمت مالتیپلکس رفتند. اگر خودروی شما در لیست زیر است، احتمالاً از سیستم مالتیپلکس استفاده میکنید:
نکته مهم: نوع سیستم مالتیپلکس خودروی شما در هنگام دیاگ و عیبیابی تخصصی بسیار مهم است. هر سیستم نرمافزار و نقشهی سیمکشی خاص خود را دارد.

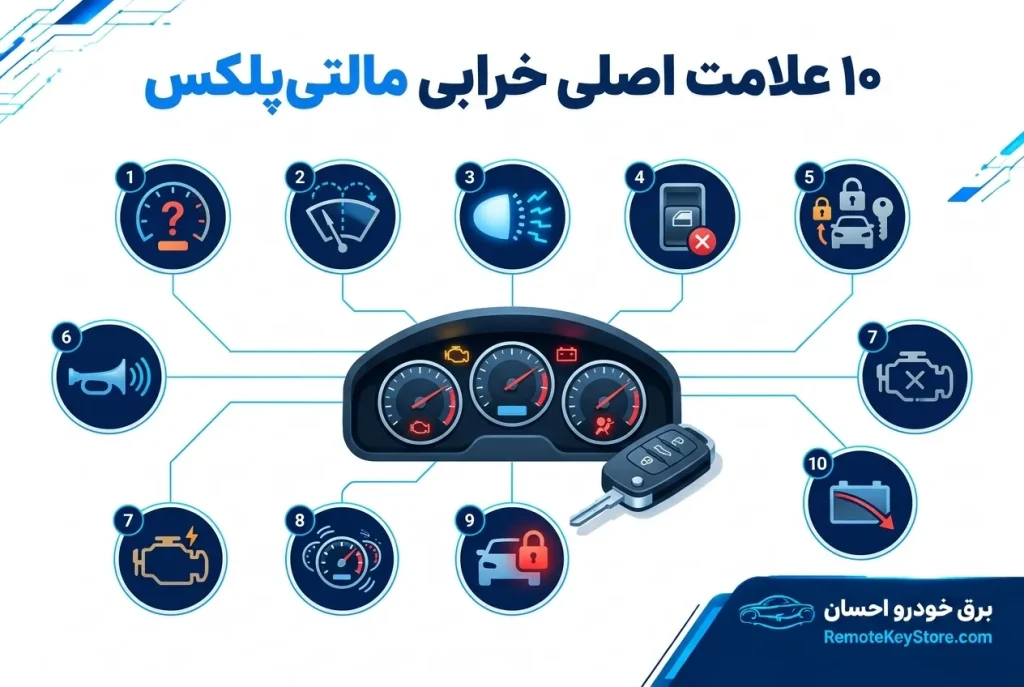

این ایراد معمولاً ناشی از اختلال در نود BSI یا اتصالی در شبکه است که فرمان خاموش شدن را دریافت نمیکند.
تداخل داده در شبکه CAN Bus باعث میشود موتور برفپاککن بدون دستور راننده شروع به کار کند.
قطع ارتباط نود مرکزی با گیرنده ریموت، منجر به عدم شناسایی سیگنال و باز نشدن دربها میشود.
عدم نمایش سرعت، دور موتور یا دمای آب به دلیل اختلال در ارسال پیامهای مالتیپلکس به پشت آمپر است.
در سیستمهای مالتیپلکس، نودهای درب ممکن است به دلیل نوسان برق یا خرابی رله داخلی از دسترس خارج شوند.
کدهای خطا با پیشوند U (مانند U1600)، مستقیماً به معنای عدم برقراری ارتباط بین نودها در شبکه مالتیپلکس است.
این مورد ناشی از عدم شناسایی کد امنیتی توسط ایموبلایزر در شبکه مالتیپلکس است که اجازه روشن شدن نمیدهد.
افت ولتاژ شدید در شبکه یا نویز در خطوط CAN باعث میشود موتورهای پلهای آمپر به درستی کار نکنند.
نفوذ رطوبت به نودهای زیر داشبورد یا داخل موتور (BSI/BSM) عامل اصلی اتصال کوتاه و خرابی سیستم است.
در سیستمهای مالتیپلکس، چشمک زدن چراغ چک (بهجای روشن ماندن) اغلب نشاندهنده خطای جدی در ارتباط نود موتور (ECU) است.

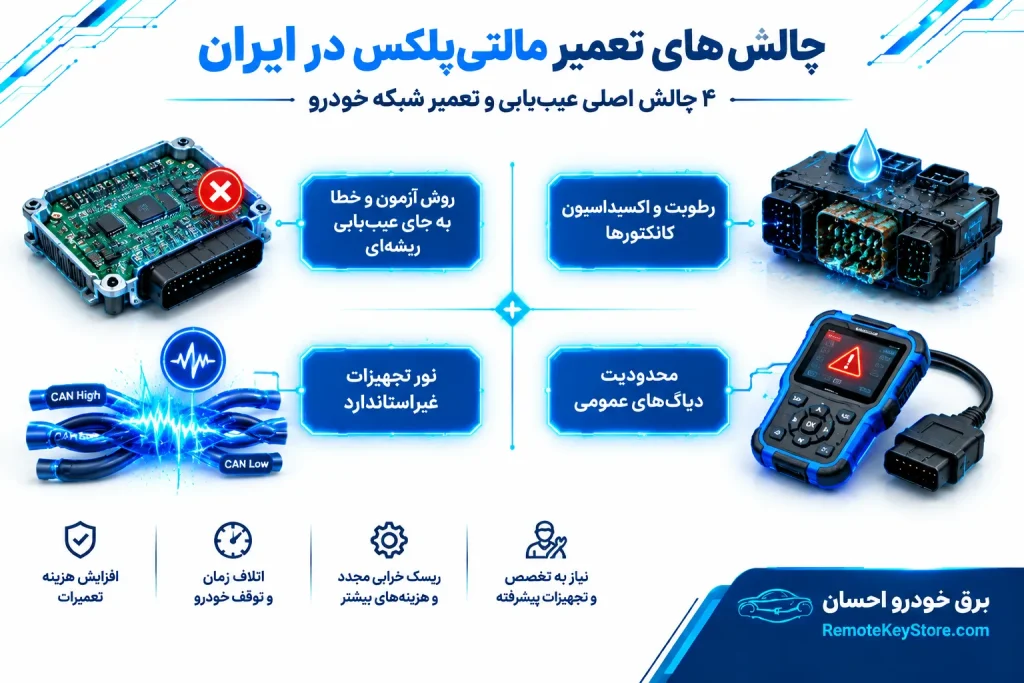

تعمیر سیستمهای مالتیپلکس (CAN Bus) در ایران با چالشهایی فراتر از استانداردهای جهانی روبروست. بسیاری از مالکان خودروهای مالتیپلکس (نظیر پژو ۲۰۶، سمندهای مالتیپلکس، دنا و رانا) تجربه مراجعه به چندین تعمیرگاه و تعویض قطعات گرانقیمت (مانند نودهای BSI یا BSM) را داشتهاند، بدون آنکه مشکل اصلی برطرف شود. در «برق خودرو احسان»، ما این چالشها را به چهار دسته اصلی تقسیم کردهایم:
متأسفانه بزرگترین چالش در بازار تعمیرات خودرو ایران، عدم تخصص در خواندن کدهای خطای شبکه است. بسیاری از تعمیرکاران به جای عیبیابی دقیق مسیر سیمکشی یا بررسی سلامتِ پینهای نود، بلافاصله اقدام به تعویض قطعه میکنند. تعویض نود BSI بدون بررسیِ علت سوختنِ آن (که معمولاً یک اتصالی ساده در سیمکشی است)، تنها هدر دادن سرمایه مشتری است و مشکل در کمتر از چند ماه دوباره خود را نشان میدهد.
سیستمهای الکترونیکیِ خودروهای مالتیپلکسِ موجود در ایران، بهویژه در بخشِ نودهای اصلی، به شدت نسبت به رطوبت و اکسیداسیون حساس هستند. حتی در شهرهایی با رطوبت متوسط، ورود آب یا بخار به محفظه موتور و اکسیده شدن سوکتهای نود BSM (جعبه فیوز کالسکه)، باعث ایجاد مقاومت الکتریکی و نویز در شبکه CAN میشود. در تعمیراتِ ما، «شستشو و احیای مدارات» اولویت دارد، نه صرفاً تعویض قطعات.
بسیاری از سیستمهای مالتیپلکس در ایران به دلیل نصبِ غیرحرفهایِ دزدگیرها، سیستمهای صوتیِ سنگین یا هدلایتهای بدونِ درایورِ مناسب، دچار اختلال میشوند. نوسانات ناشی از این تجهیزاتِ غیر استاندارد، مستقیماً روی «پروتکل تبادل داده» اثر میگذارد. ما به کرات با خودروهایی مواجه میشویم که مشکل اصلیشان نه خرابی قطعه، بلکه وجود «نویز الکتریکی» ناشی از یک نصبِ غیر اصولی در سیستمِ ضبط یا دزدگیر است.
تشخیص خطاهای شبکه CAN با دستگاههای دیاگ عمومی (OBD-II معمولی) ممکن نیست. برای عیبیابی دقیق، نیاز به دستگاههای مخصوصِ تعریف کلید، خواندن پینکد و آنالیزِ پروتکلهای اختصاصیِ هر خودروساز داریم. در «برق خودرو احسان»، ما با تکیه بر تجهیزات تخصصیِ لایهبازِ شبکه، مستقیماً با «مغز الکترونیکی خودرو» صحبت میکنیم.
خیلی از مالکین خودرو فکر میکنند عیبیابی مالتیپلکس مثل برق سنتی است؛ اما این بزرگترین اشتباه است!
در سیستم مالتیپلکس:
این لیست را حتماً جدی بگیرید تا هزینههای سنگین روی دستتان نماند:
در مجموعه برق خودرو احسان، ما فقط تعویضکار نیستیم. تخصص ما در:
سیستم مالتیپلکس خودرو، ترکیبی از مهندسی دقیق و هوش دیجیتال است. اگر خودروی شما دچار اختلالات برقی شده، به جای آزمون و خطا، به متخصصین مراجعه کنید. تیم برق خودرو احسان با تجربه بالا در خودروهای ایرانی و خارجی، آماده حل مشکل خودروی شماست.
برای عیبیابی دقیق با متخصصان ما تماس بگیرید
پاسخ: در بسیاری از خودروهای مالتیپلکس (بهویژه خانواده پژو و رانا)، قطع ناگهانی برق باتری یا استفاده از باتری با آمپر غیرمجاز میتواند منجر به «خواب رفتن BSI» یا پریدن کدِ کلید (ایموبلایزر) شود. همیشه قبل از تعویض باتری، از روش صحیحِ استاندارد استفاده کنید تا سیستم در حالت ایمن قرار بگیرد.
بسته به نوع سیستم (فرانسوی، ماکس و…) و عمق خرابی متفاوت است؛ جهت استعلام قیمت [با کارشناسان ما] تماس بگیرید.
پاسخ: کدهای خطای P (مانند P0300) مربوط به «سیستم سوخترسانی و احتراق» (Powertrain) هستند، اما کدهای خطای U (مانند U1105) مستقیماً به «شبکه ارتباطی و مالتیپلکس» (Network) مربوط میشوند. اگر دیاگ شما کدهای سری U را نشان میدهد، یعنی مشکل از سیمکشی یا خرابیِ نودهاست و نیازی به باز کردن موتور نیست.
این معمولاً نشانه قطعی در اتصالات نود درب یا ضعف در کانکتورهای شبکه است.
پاسخ: تعویض نود BSI علاوه بر هزینه بسیار بالا، نیاز به «تعریف مجدد» کل خودرو و احتمال ناسازگاری نرمافزاری دارد. در «برق خودرو احسان»، اولویت ما «تعمیر تخصصی مدار» است؛ این کار نه تنها هزینهها را تا ۷۰٪ کاهش میدهد، بلکه تنظیمات کارخانهای و دادههای اصلی خودرو را نیز حفظ میکند.
پاسخ: بله، یکی از شایعترین دلایلِ اختلال در شبکه CAN، ایجاد «نویز الکتریکی» توسط تجهیزات غیر استاندارد است. این تجهیزات میتوانند پیامهای ارسالی بین نودها را مخدوش کرده و باعث بروز خطاهای کاذب، روشن شدن چراغ چک یا از کار افتادن آمپرها شوند.
پاسخ: این یکی از علائم کلاسیکِ قطعِ ارتباط شبکه (CAN Bus) است. وقتی نودهای اصلی (مانند BSI و ECU) نمیتوانند با هم صحبت کنند، ایموبلایزر فعال شده و اجازه استارت خوردن نمیدهد. این یک وضعیت اضطراری است که نیاز به بررسی فوریِ شبکه دارد.
پاسخ: ریمپ اصولی هیچ آسیبی به شبکه نمیزند؛ اما اگر ریمپ توسط افراد غیرحرفهای و با فایلهای دستکاریشده انجام شود، میتواند در پروتکل ارتباطیِ ECU با سایر نودها اختلال ایجاد کرده و خودرو را دچار مشکلات جدی در عملکرد کند.
