گم شدن سوئیچ ماشین یا ریموت کیلس، یکی از پرچالشترین و اضطراریترین موقعیتهایی است که هر رانندهای ممکن است با آن مواجه شود. وضعیت زمانی بحرانیتر میشود که هیچ سوئیچ یدکی وجود نداشته باشد؛ سناریویی که در اصطلاح بینالمللی سیستمهای ضدسرقت خودرو به آن Lost All Keys (مفقودی کامل کلیدها) گفته میشود. در گذشته گم شدن سوییچ خودرو تنها به معنای تراشیدن یک تیغه فلزی ساده توسط نزدیکترین قفلساز بود؛ اما در خودروهای مدرن مجهز به سیستم ایموبلایزر (Immobilizer)، شبکههای مالتیپلکس پیشرفته و استارت دکمهای (Keyless Go)، این سناریو به یک عملیات مهندسی دقیق مکاترونیک و برنامهنویسی نرمافزاری تبدیل شده است.
اگر سوئیچ و ریموت خودرو خود را به طور کامل گم کردهاید، دربهای خودرو قفل مانده و قفل فرمان نیز فعال شده است، این مقاله تخصصی از «برق خودرو احسان» به عنوان یک مرجع گامبهگام طراحی شده تا مراحل فنی، امنیتی، مدارک احراز هویت لازم و هزینههای باز کردن درب و ساخت ریموت خودرو از صفر را برای انواع خودروهای ایرانی، چینی و وارداتی تشریح کند.
لحظات ابتدایی پس از محرز شدن مفقودی سوئیچ بسیار تعیینکننده است. انجام اقدامات اشتباه ناشی از استرس میتواند خسارتهای گزافی به قفل دربها، شیشهها یا مدارهای برقی خودرو تحمیل کند.
پیش از هر اقدام تخریبی یا تماس با امداد، آخرین نقاطی که در آنها سوئیچ در دست داشتهاید را با دقت بالا بازبینی کنید:
بررسی مدارات ریموت در صورت وجود: اگر خودرو کیلس است، نزدیک درب راننده بروید و دکمه دستگیره را لمس کنید. در صورت وجود ریموت در فاصله ۱ متری (حتی اگر در کیفی دور از دسترس افتاده باشد)، آنتنهای فرکانس پایین (LF) سیگنال را دریافت کرده و درب باز میشود.
قفلگشایی و پروگرام ریموت بدون کلید مادر به دلیل جنبههای امنیتی و ضدسرقت، مستلزم احراز دقیق هویت راننده است. هیچ متخصص متعهد و دارای مجوزی بدون بررسی مدارک هویتی اقدام به استخراج کد سوئیچ و تعریف کلید نمیکند. پیش از درخواست تکنسین، مدارک زیر را آماده داشته باشید:
(در صورتی که مدارک داخل داشبورد خودروی قفلشده قرار دارد، تکنسین موظف است بلافاصله پس از باز کردن بدون خسارت درب، این مدارک را با کارت ملی شما تطبیق دهد).

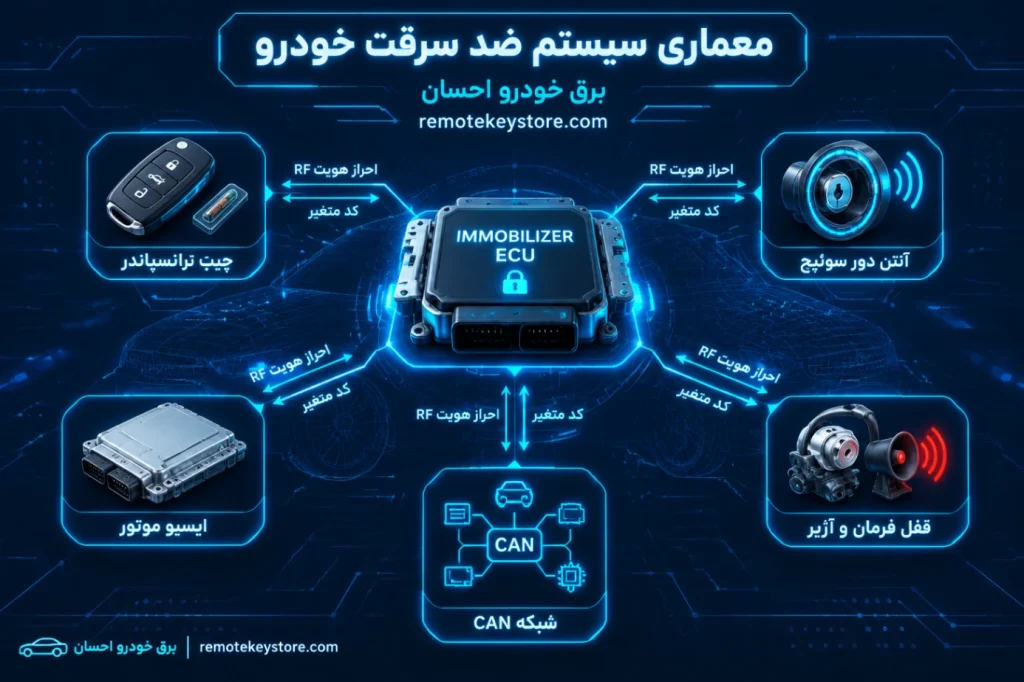

برای درک اینکه چرا برای ساخت سوییچ بدون نمونه به تجهیزات میکروالکترونیک نیاز است، باید ساختار مهندسی سوئیچ خودرو را تفکیک کنیم. یک سوئیچ مدرن خودرو از ۳ لایه مجزا تشکیل شده است:
باز کردن فیزیکی قفل درب و چرخاندن مغزی سوئیچ
ارسال امواج ۴۳۳/۳۱۵ مگاهرتز جهت قفل و باز کردن دربها
احراز هویت رمزنگاریشده با ECU جهت اجازه استارت موتور
شامل برشهای دندانهای (Edge-Cut) در خودروهای قدیمی، یا شیارهای مارپیچ لیزری (Laser/Wave Cut) در خودروهای مدرن است. وظیفه آن صرفاً تحریک ساچمههای مغزی قفل برای باز کردن مکانیکی درب و چرخاندن سیلندر سوئیچ است. چرخاندن این تیغه به تنهایی هرگز باعث روشن شدن موتور خودروی دارای ایموبلایزر نخواهد شد.
مداری الکترونیکی مجهز به باتری، اسیلاتور و پردازنده که در باندهای فرکانسی مجاز (عمدتاً ۳۱۵ مگاهرتز، ۴۳۳.۹۲ مگاهرتز یا ۸۶۸ مگاهرتز) فرامین باز و بست دربها و باز کردن درب صندوق را به صورت کد رمزگذاری شده (Rolling Code یا Fixed Code) برای یونیت رسیور ارسال میکند. برای آشنایی با جزئیات تست فرکانس و عیبیابی خرابیهای سختافزاری برد میتوانید به [راهنمای جامع عیبیابی و تعمیر ریموت خودرو] مراجعه کنید.
قلب امنیتی سیستم ضدسرقت. این قطعه یک میکروچیپ پسیو و القایی بسیار کوچک (در ابعاد دانه برنج یا کربن تخت) است که نیازی به باتری ندارد. هنگامی که سوئیچ وارد مغزی میشود، سیمپیچ القایی دور سیلندر (Antenna Coil) میدان الکترومغناطیسی ضعیفی با فرکانس ۱۲۵ کیلوهرتز ایجاد میکند. چیپ ترنسپوندر انرژی لازم را از این میدان گرفته و کد دیجیتالی رمزنگاریشده چند بایتی (Crypto Key) خود را به یونیت ایموبلایزر میفرستد.
یونیت ضدسرقت کد را تحلیل کرده و پس از تطبیق با الگوریتمهای تعریف شده، پکت تایید دسترسی (Immobilizer Release Token) را بر روی شبکه کنباس (CAN-Bus) به یونیت مدیریت موتور (ECU) ارسال میکند. تا زمانی که این سیگنال نرسد، ایسیو مسیر سوخترسانی و پاشش انژکتورها یا جرقه کوئل را مسدود نگه میدارد.
در وضعیتی که تمامی ریموت و سوئیچ خودرو گم شده باشد، هر سه لایه بالا به طور کامل از بین رفتهاند؛ بنابراین متخصص برق و الکترونیک خودرو باید هم ساختار فیزیکی دندانهها را بازسازی کند و هم الگوریتم نرمافزاری ایموبلایزر و ریموت را از نو کدنویسی نماید.

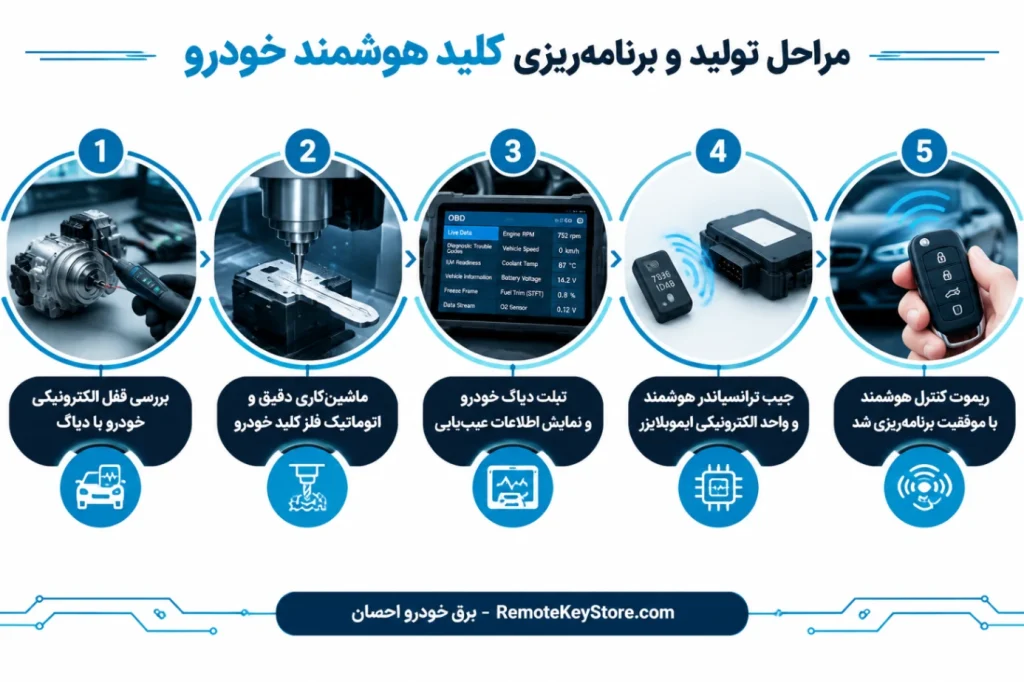

عملیات تعریف کلید در محل بدون وجود کلید نمونه، یک فرآیند تخصصی و حساس است که طی ۵ گام پیوسته انجام میگیرد:
باز کردن قفل با پیکست لیشی و استخراج ضریب ساچمههای قفل بدون آسیب به مغزی.
تراش تیغه جدید با دستگاه CNC مطابق کد استخراجشده (Edge-Cut یا Laser/Wave).
خواندن کد امنیتی ایموبلایزر از ایسیو، BCU یا ماژول کیلومتر با ابزار تخصصی.
کدنویسی چیپ جدید و ثبت آن در حافظه ایموبلایزر برای اجازه استارت موتور.
همگامسازی فرکانس ۴۳۳/۳۱۵ مگاهرتز با گیرنده، انصراف ریموتهای مفقودی و تست کامل.
بزرگترین اشتباه، تلاش برای باز کردن درب با سیخ، میله یا پمپ باد لاستیکی لای کلاف درب است. این کار تاب برداشتن دائمی کلاف درب، نفوذ صدای باد در سرعت بالا و پاره شدن نوارهای آببندی را در پی دارد.
رویکرد استاندارد، استفاده از ابزارهای ابداعی تخصصی به نام ابزار دکودر و قفلگشای لیشی (Lishi Tools) است. هر خودرو با توجه به پروفایل تیغه قفل خود دارای ابزار لیشی مخصوص است. تکنسین این ابزار را وارد مغزی قفل کرده و با حرکت میلیمتری پیکها و حس کردن فشار فنرهای داخلی، هر ساچمه را در وضعیت خط برش (Shear Line) قرار میدهد. درب خودرو در کمتر از ۳ دقیقه، بدون کوچکترین خراش، ضربه یا فشاری باز میشود.
مزیت فوقالعاده ابزار لیشی این است که علاوه بر باز کردن درب، مقیاس مدرج آن به تکنسین امکان میدهد عمق و ارتفاع هر ساچمه (Bitting Code) را مستقیماً بخواند.
به عنوان مثال، یک قفل دارای ۸ موقعیت ساچمه با ۴ سطح عمق است. کد استخراج شده به صورت زنجیرهای از ارقام (مانند 23142134) به دست میآید. این کد مستقیماً وارد دستگاه تراش تمام اتوماتیک کلید (CNC Key Cutting Machine) میشود. بازوی برش الماس دستگاه با سرعت چرخش بیش از دوازده هزار دور بر دقیقه، تیغه خام فابریک را با تلورانس کمتر از ۰.۰۱ میلیمتر تراش میدهد. تیغه تولید شده به دلیل دقت دیجیتال، کاملاً روان و بدون گیر در مغزی سوئیچ و قفل درب میچرخد.
برای اینکه سیستم امنیتی خودرو به دیاگ و پروگرمر اجازه دهد کلید جدیدی را به لیست مجاز اضافه کند، نیاز به یک گذرواژه سطح دسترسی امنیتی موسوم به Security Access Code یا PIN Code است. پینکد معمولاً ۴ تا ۸ رقم یا کاراکتر هگزادسیمال است (مانند کد درج شده روی کارت Car Pass خودروهای پژو، رنو یا اوپل).
در وضعیت Lost All Keys و نبود کارت پاس خودرو، این کد از دو مسیر به دست میآید:
پس از ورود پینکد معتبر:
سوئیچ داخل مغزی قرار گرفته و سوئیچ باز میشود. ایموبلایزر با دریافت دیتا، چیپ جدید را به عنوان کلید معتبر در جدول حافظه Flash ثبت مینماید.
در خودروهای مدرن، تعریف چیپ و ریموت به صورت همزمان در یک پروسه انجام میگیرد؛ زیرا چیپ و مدار ریموت روی یک آیسی ترانسیور مجتمع قرار دارند. با پایان تعریف کلید، سیستم رولینگکد ریموت با دریافت بیسکد رمزنگاری شده از یونیت بدنه (BCM) کالیبره شده و دکمههای ریموت فعال میگردند. در صورتی که نیاز به قطعات یدکی ریموت، چیپ خام، بردهای فابریک یا قابهای استاندارد دارید، بخش [خرید ریموت فابریک و اسمارت کی خودرو] را بررسی نمایید.
پیشنهاد مطالعه مرتبط: ریموت خودرو کار نمیکند؟ علت ها و روش تعمیر

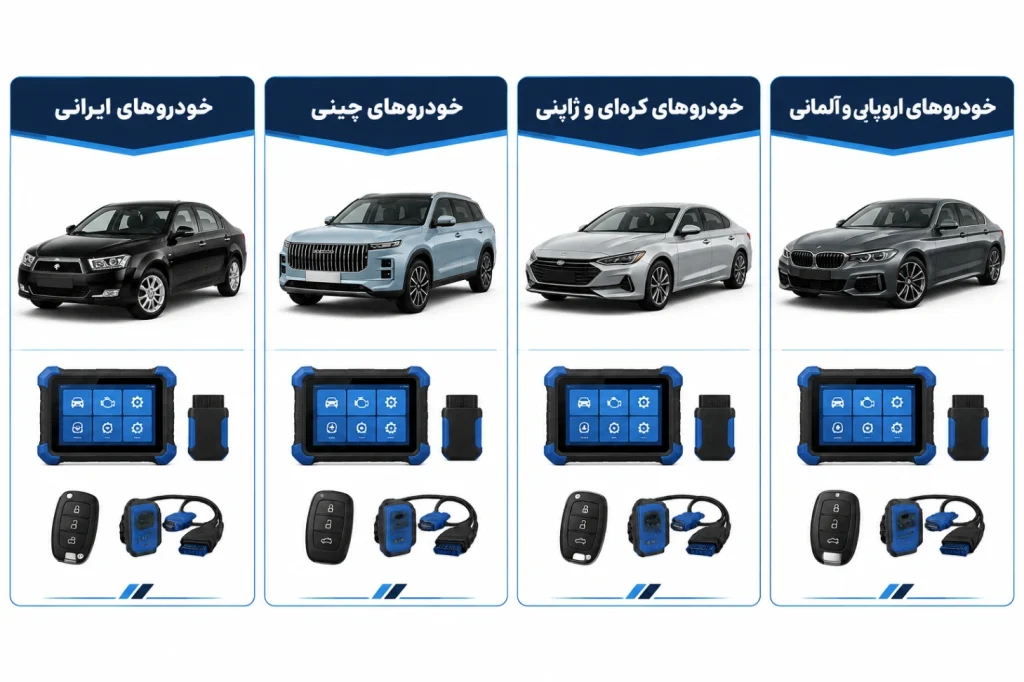

فرایند ساخت سوئیچ بر اساس معماری برقی خودرو و نسل امنیتی متفاوت است:
| پلتفرم و خودروها | معماری ضدسرقت / ماژول | نحوه استخراج پینکد | تجهیزات و پروتکل پروگرام | زمان و پیچیدگی |
|---|---|---|---|---|
|
ایرانیزه / داخلی پژو، سمند، دنا، تارا، کوییک |
BSI، کروز (Crooz)، غرب استیل (MAW)، CEC، یونیت ICU | مستقیم از پورت OBD یا خواندن دامپ ایپرام ایسیو/BSI با TNM | دستگاههای دیاگ ایرانی و دیاگ پرتابل (TNM 7000 / نگارخودرو) | ۳۰ تا ۶۰ دقیقه متوسط (دسترسی آسان) |
|
چینی مونتاژی چری، فونیکس، جک، هایما، فیدلیتی |
سیستم Keyless Smart Entry با ماژولهای PEPS، BCM و KVM | محاسبه از روی VIN، استخراج آنلاین از سرور یا خواندن دامپ BCM | دستگاههای مولتیپروگرامر پیشرفته (Lonsdor K518، OBDSTAR، Xhorse Key Tool Plus) | ۴۵ تا ۹۰ دقیقه بالا (نیازمند سرور/لایسنس) |
|
کرهای و ژاپنی هیوندای، کیا، تویوتا، نیسان |
ماژولهای Smart Key Unit، SMK، BCM و چیپهای امنیتی 4D/8A/Hitag3 | دیکد پینکد از VIN خودرو یا خواندن آنلاین با تبدیل الگوریتمیک | پروگرام مستقیم از OBD (دستگاههای Autel MaxiIM IM608، Zed-FULL، VVDI) | ۳۰ تا ۴۵ دقیقه استاندارد (پروتکل پایدار) |
|
اروپایی / آلمانی بامو، مرسدس بنز، فولکسواگن |
BMW CAS3/CAS4/FEM/BDC Benz FBS3/FBS4 VAG MQB/Immo 4-5 |
خواندن دیتای امنیت روی میز (Bench/Boot) از ماژول قفل یا ایسیو موتور | پروگرامرهای فوقتخصصی بنچ (CGDI، VVDI Prog + Key Tool Plus، Autel XP400 Pro) | ۲ تا ۵ ساعت بسیار بالا (نیاز به بنچ و دیساسمبل) |
بزرگترین نگرانی مالکی که ریموت خودرویش گم شده، خطر سرقت خودرو توسط شخصی است که ممکن است ریموت را پیدا کرده باشد. آیا سوئیچ گمشده همچنان قادر به روشن کردن خودرو خواهد بود؟
پاسخ این است: اگر عملیات ساخت کلید به درستی انجام شود، خیر!
هنگامی که تکنسین برای حالت گم شدن تمامی سوئیچ ها و ریموت خودرو اقدام به تعریف سوئیچ میکند، برنامه دیاگ تخصصی دستوری به نام Erase All Keys یا Clear Key Registration اجرا میکند. با تایید این گزینه، حافظه یونیت ایموبلایزر فرمت شده و تعداد کلیدهای مجاز به صفر میرسد. سپس تکنسین تنها سوئیچهای جدیدی که فیزیکاً در محل حاضر هستند را به حافظه معرفی میکند (مثلاً ثبت کلید ۱ و کلید ۲).
از این لحظه، چیپ ترنسپوندر سوئیچ مفقود شده توسط خودرو به عنوان عنصر ناشناس (Unauthorized Device) شناخته شده و ایسیو به هیچ عنوان اجازه احتراق یا پاشش سوخت نخواهد داد.
اگرچه با پاک کردن سوئیچ از حافظه، امکان روشن شدن موتور با سوئیچ مفقود شده به صفر میرسد؛ اما تیغه مکانیکی سوئیچ گمشده هنوز میتواند قفل دربها را به صورت فیزیکی باز کند. برای حل دائمی این دغدغه، توصیه میشود مغزی قفل درب راننده و صندوق باز شده و چیدمان ساچمههای داخلی آن (Tumblers) توسط متخصص کلیدسازی خودرو تغییر یابد (اصطلاحاً کد ساچمهها عوض شود). پس از تغییر چیدمان، تیغههای جدیدی منطبق بر چیدمان تازه تراشیده میشوند؛ بدین ترتیب، تیغه فیزیکی گمشده دیگر حتی توان چرخیدن در قفل درب را نخواهد داشت.

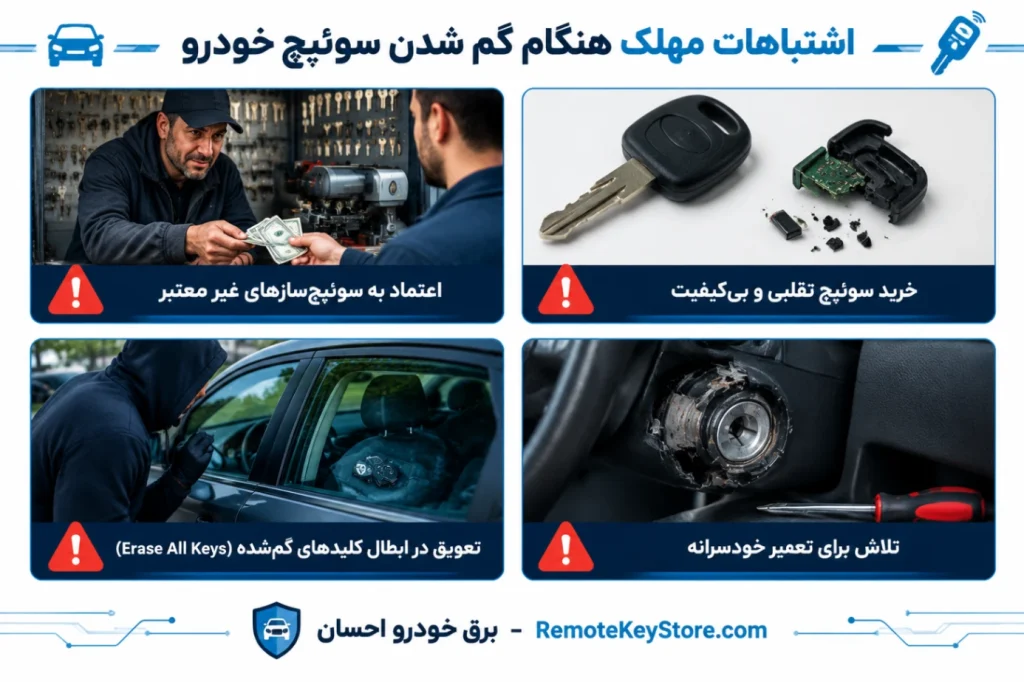

در مواجهه با مفقودی کامل ریموت، خطاهایی وجود دارند که سبب افزایش سنگین هزینهها و صدمات فنی جدی به خودرو میشوند:
بسیاری از مالکان برای ورود به خودرو، اقدام به شکستن شیشه کوچک لچکی عقب میکنند، با این تصور که کوچک است و هزینه کمتری دارد. در اغلب خودروها (بهویژه خودروهای وارداتی و چینی)، شیشه لچکی به دلیل تیراژ تولید پایینتر و فرآیند تعویض دشوارتر، به مراتب از شیشههای متحرک دربها گرانتر و نایابتر است. علاوه بر آن، باز کردن قفل از داخل درب خودرو در برخی مدلها به دلیل فعال بودن سیستم Deadlock (قفل دوبل الکترونیکی) کمکی به باز شدن درب نخواهد کرد.
کلیدسازی که صرفاً دارای دستگاه کپی مکانیکی است و شناختی از شبکه مالتیپلکس، CAN-Bus و ولتاژهای کاری ایسیو ندارد، ممکن است با اعمال تستهای ولتاژی اشتباه روی خطوط برق OBD یا اتصال پینهای اشتباه در زمان پروگرام، به مدار تغذیه ۵ ولت میکروکنترلر ایسیو یا BCM آسیب بزند که میتواند به سوختن قطعات داخلی یونیت بینجامد. برای هرگونه ساخت سوئیچ در حالت گم شدن ریموت و سوئیچ خودرو به ویژه برای خودروهای مجهز به سیستم ضدسرقت، باید از تکنسینهای ماهر الکترونیک خودرو که از پروگرامرهای تخصصی استفاده میکنند بهره گرفت.
سیستمهای جرقهزنی و استارت خودروهای انژکتوری و ایموبلایزردار برخلاف فیلمهای سینمایی، با به هم زدن دو رشته سیم استارت زیر فرمان هرگز روشن نخواهند شد! این عمل در خودروهای مدرن تنها فیوزهای اصلی یونیت توزیع برق (مانند BSM یا جعبه فیوز کالسکه ای)، رلههای مدار استارت و در بدترین سناریو ترانزیستورهای درایور ایسیو را میسوزاند.
مجموعه برق خودرو احسان با بهرهگیری از پیشرفتهترین ناوگان امدادی مجهز به ابزارهای دکودینگ لیشی، دستگاههای تراش اتوماتیک CNC و دیاگهای پروگرمر بینالمللی، آماده ارائه خدمات بازگشایی غیرتخریبی درب خودرو، استخراج پینکد و ساخت انواع سوئیچ و ریموت کیلس در حالت مفقودی کامل ریموت و سوئیچ خودرو برای انواع خودروهای داخلی، چینی، کرهای، ژاپنی و اروپایی در کوتاهترین زمان ممکن است. برای دریافت مشاوره، استعلام هزینه متناسب با مدل خودرو و اعزام کارشناس فنی، با کارشناسان ما در بخش [خدمات ساخت و تعریف ریموت خودرو] تماس حاصل نمایید.
برای عیبیابی دقیق با متخصصان ما تماس بگیرید
خیر. با تجهیزات مدرن کلیدسازی الکترونیک خودرو (شامل ابزارهای دکودینگ لیشی، دستگاههای خودکار CNC و دیاگهای پروگرامر پرو)، تعریف سوئیچ و ریموت از نقطه صفر و بدون نیاز به وجود کلید مادر در محل پارک خودرو به طور کامل قابل اجرا است.
هزینه نهایی ساخت کلید در حالت Lost All Keys به ۴ عامل اصلی بستگی دارد:
هزینه تراش دقیق تیغه با CNC و خدمات اعزام تکنسین سیار به محل
برای خودروهای ایرانی و چینی پرتیراژ، کل مراحل (از باز کردن درب تا تراش تیغه و پروگرام چیپ و ریموت) بین ۳۰ تا ۶۰ دقیقه زمان میبرد. در خودروهای لوکس اروپایی (مانند بنز و بامو) به دلیل پروتکلهای امنیتی چندلایه و نیاز به همگامسازی یونیتهای CAS یا FEM روی میز کار، ممکن است این زمان به ۲ الی ۴ ساعت افزایش یابد.
خیر. نیازی به تعویض قطعات سختافزاری پرهزینه نیست. با ابطال نرمافزاری سوئیچ قبلی از حافظه ECU و BCM، امنیت خودرو تضمین میشود و سیستم ضدسرقت با کدهای دیجیتال جدید مجدداً راهاندازی میگردد.
